作者简介:
顾建平（1966—）,男,硕士,正高级工程师,主要从事化工机械安全技术和特种设备检验工作
腐蚀是管道服役过程中常见的问题,在腐蚀的长期作用下,管道易出现腐蚀减薄、腐蚀开裂、穿孔等缺陷,而带来安全隐患[1]。由于管道腐蚀是一个动态发展和长期积累的过程,常规的定期检测方式难以对管道腐蚀进行连续、完整的评估,所以,发展管道腐蚀在线监测方法,获取管道本体的腐蚀动态演化数据,对于管道的风险评估和事故预测、预防具有非常重要的意义。
声发射（AE）检测方法具有可动态监测、对活性缺陷敏感等优势[2],可以在设备运行的同时长期监测缺陷活动状态。利用声发射技术进行腐蚀状态监测成为近年来研究的重点,范舟等[3]综述了声发射在线监测腐蚀的原理,并基于从声发射波形信号中提取到的与酸性环境下油气管材腐蚀相关的各项参数,对腐蚀过程、腐蚀类型识别以及腐蚀源定位进行了综合分析。苗嘉旭等[4]针对腐蚀声发射源信号在传播过程中发生衰减和畸变的问题,采用小波分解与重构以及盲目反卷积算法对X90钢管线腐蚀声发射信号进行了复原。张延兵等[5]为解决危化品罐区穿越管道在线检测难以实施的技术问题,在开挖状态和正常使用状态下,对某原油输送埋地管道分别进行断铅、人工激励和在线监测试验,验证了声发射技术在管道检测中的可靠性。
虽然已有学者将声发射技术应用在管道腐蚀监测中,但对于在役管道腐蚀声发射监测中的流动噪声干扰问题却鲜有研究。在役管道的声发射监测过程中,内部介质流动引起的流动噪声往往不可避免地被声发射传感器接收到,而流动噪声能量更强且频带更宽,使得从监测数据中识别出微弱的腐蚀信号较为困难。如何有效地在噪声环境下识别腐蚀信号,是解决在役管道腐蚀监测问题的关键。因此,提出了一种基于变分模态分解的希尔伯特变换（VMD-HT）和深度双向门限循环单元（GRU）神经网络（BiGRU）的流噪环境腐蚀损伤声发射识别模型,针对流动噪声环境下的声发射信号特征提取、深度神经网络搭建以及不同类型声源的分类训练等问题开展了一系列研究,结果表明,所提出的模型具有较高的识别精度。
提出的腐蚀损伤声发射识别模型由特征提取、神经网络训练和结果输出3部分组成,VMD-HT-BiGRU模型结构如图1所示,图中IMF为本征模态函数。首先针对流动噪声与腐蚀信号的特征混叠问题,提出了一种基于VMD-HT的特征提取方法,将原始信号自适应地分解为多个不同中心频段的模态分量,提取各模态分量的瞬时频率与时频谱熵并构建多维时序特征矩阵,作为后续循环神经网络的输入样本。为了挖掘原始信号与特征矩阵间的深层次映射关系,以GRU神经元为基础,搭建了具有双向传播路径的4层网络结构,最终实现腐蚀信号、流动噪声以及混合信号的分类识别。

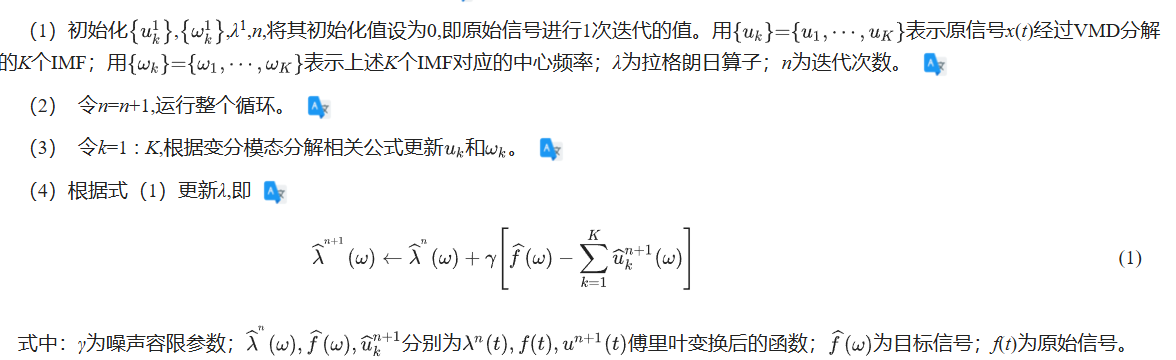

针对信号的时频域特征提取,HUANG等[6]提出了一种名为HHT的信号处理方法,其由经验模态分解（EMD）和希尔伯特变换（HT）两部分内容构成。HHT能够根据信号自身的特点通过EMD把信号分解为有限个单分量信号之和,并对这些信号进行希尔伯特变换得到时频谱,反映信号频率随时间的变化规律,突出信号的局部信息。但EMD存在模态混叠问题[7],当信号中存在间歇干扰、脉冲影响以及噪声混入等异常分量干扰时,信号的高频分量与低频分量会混杂在一起,降低信号提取的质量。DRAGOMIRETSKIY等[8]提出了变分模态分解,该方法对预分解信号按频率的高低进行自适应分解,能确保分解后各IMF分量之间的中心频率不同,避免了IMF分量之间的模态重叠。因此笔者提出了一种基于VMD-HT的信号时频特征提取方法,在此基础上计算时频谱,进而提取信号的瞬时频率与谱熵,作为后续损伤识别模型的训练样本。提出的VMD-HT算法具体实现步骤如下
5）重复步骤（2）~（4）,直到满足迭代停止条件,则结束整个循环,输出结果得到K个窄带IMF分量。
（6）对各IMF进行希尔伯特变换,可得IMF的解析信号。
（7）根据解析信号的定义,代入公式计算得到信号的希尔伯特谱。
（8）计算各分量的瞬时频率以及各分量的谱熵,也就得到各IMF分量瞬时频率与谱熵随时间变化的特征向量,将各向量组合构建多维时序特征矩阵,作为后续深度BiGRU神经网络的输入样本。
循环神经网络（RNN）是一种广泛应用于时序数据处理的深度学习算法,传统的RNN模型在处理长时间序列时,会出现梯度“爆炸”和梯度“消失”的问题,造成RNN无法获取长时间依赖信息,从而丧失利用远距离历史信息的能力。为了解决RNN模型的长期依赖问题,CHE等[9]提出了GRU,虽然GRU神经元能够满足长时序声发射信号的处理需要,但为了挖掘流动噪声背景下微弱腐蚀信号的高层次特征,需要以GRU神经元为基础,搭建更为复杂的深度学习模型。考虑到声发射源在能量快速释放期间,声发射信号在幅值上升和下降两个阶段之间存在表征差异,笔者构建了具有双向信息传播路径的深度门控循环神经网络（BiGRU）,该神经网络可以同时利用时间序列中的未来信息和历史信息,其结构如图2所示。
在役管道腐蚀声发射监测系统构成如图3所示,其主要包括管道模拟试验台和声发射信号采集系统。该系统使用物理声学公司的Micro-II型数字声发射系统,与计算机端声发射采集软件相连,采样频率为1 kHz~10 MHz。使用的传感器型号为R3I-AST,其最大峰值灵敏度为120 dB,谐振频率为10~40 kHz。
试验过程中,利用水泵为管道内部介质提供动力,模拟管道运行过程中内部介质运动产生的流动噪声。无缝钢管材料为20钢,其直径为32 mm,管壁厚为3 mm。在管壁上预制圆锥形凹槽,凹槽直径为4 mm,深为2 mm,用于滴加浓度为10%的盐酸溶液。声发射传感器安装在距凹槽10 cm处,与声发射信号采集系统相连,用于输出声发射信号。
为了获取流动噪声声发射信号、腐蚀声发射信号以及流噪腐蚀混合声发射信号,试验划分为3个阶段。
（1） 预制凹槽中不滴加腐蚀液,开启水泵使管内水流动,采集流动噪声声发射信号,采集时长为1 h。
（2） 关闭水泵,在预制凹槽中滴加盐酸溶液,采集腐蚀声发射信号,采集时长为1 h。
（3） 在预制凹槽中重新滴加盐酸溶液,打开水泵,在管内水流动状态下采集腐蚀声发射信号,采集时长为1 h。
管内介质流速不同时,各流量下的流动噪声功率谱如图4所示。由图4可见,流动噪声的信号能量主要由频率为15~45 kHz的分量组成,并存在60~80 kHz的次要能量频带,随着流量的增大,流动噪声的能量逐渐增大,但频率分布基本一致。因此,后续试验主要在流量为1 000 L·h-1的环境下采集流噪腐蚀混合信号。
试验过程中采集的3类声发射信号的时域波形与时频图谱如图5所示。由图5可见,没有噪声干扰时的腐蚀信号呈现突发型声发射信号特性,并且腐蚀信号中出现了两种不同类型的波段,其中I波段的上升时间约为0.1 ms,持续时间约为0.8 ms,最大幅值为3 mV,中心频率为30 kHz；II波段的上升时间约为0.2 ms,持续时间约为0.4 ms,最大幅值为2 mV,中心频率为20 kHz。这表明金属腐蚀过程中的声发射信号并非由单一声源产生,与已有的研究结果相一致[10]。流动噪声为典型的持续型声发射信号,相较于腐蚀信号,其频带更广。除了频带上的重合之外,流动噪声的声发射信号能量也大于腐蚀声发射信号能量。所以,如图5 （c）,（f）所示,在管内介质流动时采集信号,仅通过时域波形与时频图谱已难以分辨是否存在腐蚀信号。
将试验中采集的腐蚀信号记作A类,流动噪声信号记作B类,流噪腐蚀混合信号记作C类。首先通过VMD-HT方法处理此3类信号,提取频段为5~100 kHz的各模态分量瞬时频率向量与谱熵（无量纲）向量,3类信号在5~100 kHz之间各有两个IMF,从各IMF中提取的瞬时频率向量与谱熵向量曲线如图6所示。由图6可见,每类信号有四维时序特征向量,将所有特征作为训练样本输入深度BiGRU网络中,进行3类信号的识别,比较识别结果与真实标签,计算模型识别的准确率。
为了获得更好的拟合效果并防止训练发散,对训练数据进行了标准化,并在正向传播路径与反向传播路径间添加丢弃层。采用了5种不同的识别模型进行比对,验证所提VMD-HT特征提取方法以及深度BiGRU神经网络的有效性与准确性,各识别模型的结构对比如表1所示。
| 序号 | 特征提取方法 | 网络结构 | 网络层数 | 传播路径 |
|---|---|---|---|---|
| M1 | — | 深度BiGRU | 4 | 双向 |
| M2 | HHT | 深度BiGRU | 4 | 双向 |
| M3 | VMD-HT | 深度BiGRU | 4 | 双向 |
| M4 | VMD-HT | GRU | 1 | 单向 |
| M5 | VMD-HT | BiGRU | 2 | 双向 |
通过方法M1~M3能够比较所述VMD-HT特征提取方法的优劣,通过方法M3~M5能够比较所述深度BiGRU神经网络的优劣。从试验中选取了3类信号各10 000个,对30 000个时序信号进行特征提取之后构建数据集,数据集分为训练集、验证集和测试集,按6∶2∶2的比例划分,训练集样本18 000个,验证集样本6 000个,测试集样本6 000个。采用梯度下降法进行4 000次迭代优化,模型在训练末期的准确率在固定值附近波动,表明模型已经训练完毕。5种模型的迭代过程及测试数据识别精度如图7所示,这5种模型采用相同的网络参数,以保证准确率只受特征提取方法及网络结构的影响。
从图7中可知,当直接使用原始信号作为深度BiGRU网络的训练数据时,神经网络的准确率始终在33%左右波动,网络没有收敛的迹象,表明神经网络无法仅通过信号波形区分这3类信号。当采用HHT对信号进行特征提取,将提取后的瞬时频率与谱熵作为训练数据时,神经网络的准确率明显提升,神经网络整体准确率达到了86.2%,表明HHT方法存在的模态混叠问题使模型难以有效区分相似度较高的流动噪声与混合信号。当采用所提VMD-HT方法对信号进行特征提取,将提取后的多维时序特征向量作为训练数据时,神经网络的准确率得到有效提升,此时的测试集整体识别准确率达到了96.3%,表明经VMD-HT方法提取的特征向量能够更好地表征3类信号之间的区别。此外,通过对比模型M3~M5可知,当网络结构分别为GRU、BiGRU和深度BiGRU时,随着模型深度与复杂度的不断提升,神经网络的训练准确率逐渐提高,并且迭代曲线的波动范围更小,模型更加稳定,整体准确率从77.2%上升至96.3%。这均证明了所提出的流噪环境腐蚀损伤声发射识别模型具有良好的特征学习能力,可以实现对腐蚀信号、流动噪声以及流噪腐蚀混合信号的有效识别。
（1） 采用声发射技术对管道腐蚀进行监测时,腐蚀信号的频率为15~35 kHz,流动噪声的频率由15~45 kHz的主要频带和60~80 kHz的次要频带组成。由于流动噪声的频带更宽,且幅值大于腐蚀信号,使用传统的时频分析方法难以判断是否存在腐蚀信号,制约了声发射技术在管道监测中的应用。
（2） 根据腐蚀信号、流动噪声以及流噪腐蚀混合信号的非平稳特性,提出了VMD-HT特征提取方法,其相较于HHT方法具有更高的频率分辨率,能够更为精确地提取信号特征。在此基础上,从原始信号分解出的各IMF分量中提取瞬时频率向量与谱熵向量构建多维时序特征矩阵,采用深度BiGRU神经网络对上述特征进行训练,数据测试结果表明,所提模型的识别准确率达96.3%,实现了流动噪声环境下腐蚀信号的有效区分。
（3） 在不同模型的训练过程中发现,循环神经网络无法直接区分3类声发射源的原始时序信号,通过从数据中提取特征能够有效提高神经网络的训练和测试准确率。对于数据量大、时序长的声发射信号,当使用相同特征作为训练样本时,加强神经网络的复杂度与深度能够进一步提升识别准确率和网络稳定性。
